Zigbee-Stick flashen: Von CC2531 bis EFR32

Warum Zigbee-Hardware flashen?

Zigbee-Koordinatoren und -Router kommen oft mit veralteter Firmware aus der Fabrik – oder mit Firmware, die für einen bestimmten Anbieter optimiert ist und nicht alle Funktionen des Chips ausnutzt. Flashen gibt dir aktuellere Firmware, mehr Kapazität (mehr Geräte im Netz), Router-Funktionalität auf Sticks, die als Koordinatoren verkauft werden, und manchmal besseren Empfang.

Der häufigste Grund: Du hast einen alten CC2531 USB-Stick, der mit veralteter Firmware aus 2019 läuft. Neuere Z-Stack-Firmware aus dem Koordinator-Projekt von Koenkk unterstützt mehr Geräte gleichzeitig, hat bessere Stabilität und unterstützt Zigbee 3.0 vollständig.

Die wichtigsten Chips und Sticks

CC2531: Der Klassiker (veraltet, aber weit verbreitet)

Der Texas Instruments CC2531 war lange das günstigste Zigbee-Koordinator-Gerät überhaupt. Er ist auf vielen Marktplätzen für unter 5 Euro erhältlich. Wichtig: Die oft genannte „Gerätezahl“ meint direkte Kinder am Coordinator – mit Z-Stack Home 1.2 maximal 20, mit Z-Stack 3.x maximal 15. Die Gesamtnetzgröße kann über Router (Lampen, Steckdosen, weitere Sticks) deutlich höher liegen; der Chip selbst bleibt speichertechnisch schwach. Für neue Setups empfehle ich den Sonoff Zigbee 3.0 USB Dongle Plus🛒(öffnet in neuem Tab) statt einem CC2531.

CC2538 und CC2652: Modernere Texas-Instruments-Chips

Der CC2538 und CC2652 sind leistungsfähiger und unterstützen deutlich mehr Geräte. Sie brauchen andere Flash-Tools und andere Firmware-Builds. Die CC2652-basierten Sticks (wie der Sonoff Dongle Plus P) können oft über einen integrierten Bootloader per USB geflasht werden – kein Hardware-Debugger nötig. Der ConBee III dagegen basiert auf dem Silicon Labs EFR32MG21 (nicht auf dem TI CC2652) und wird über deCONZ/Phoscon bzw. Silicon-Labs-Tools aktualisiert.

EFR32: Silicon Labs Chips

Silicon Labs EFR32-Chips sind in höherwertigen Zigbee-Koordinatoren verbaut. Sie unterstützen Zigbee 3.0 vollständig und haben guten Durchsatz. Flashen erfordert Simplicity Studio oder die offizielle Flash-Software von Silicon Labs.

Pro-Tipp

Wenn du heute neu anfängst: Kaufe den Sonoff Zigbee 3.0 USB Dongle Plus (E)🛒(öffnet in neuem Tab). Er basiert auf dem EFR32MG21, hat eine externe Antenne für besseren Empfang und kann über den integrierten Bootloader geflasht werden – ohne Hardware-Debugger. Er kostet ca. 20 Euro und erspart dir die Debugging-Hardware.

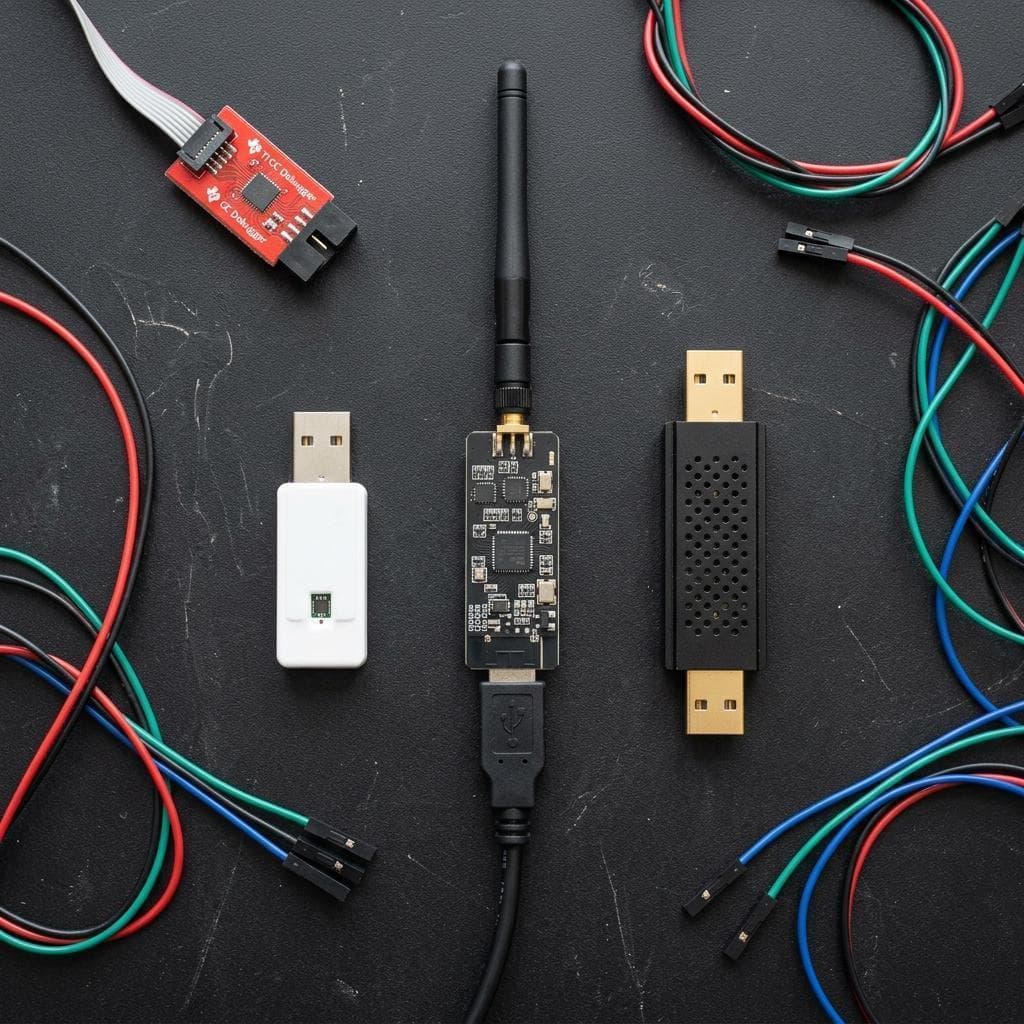

KI-generiert

Die richtige Firmware wählen

Z-Stack Koordinator-Firmware

Für CC2531, CC2538 und CC2652 ist das Koordinator-Projekt von Koenkk der Standard. Die Firmware-Builds findest du auf GitHub. Du brauchst:

• Firmware für Koordinatoren: Wenn der Stick der einzige Koordinator in deinem Netz ist. Diese Version ermöglicht den Betrieb des gesamten Zigbee-Netzes.
• Firmware für Router: Wenn du vorhandene CC2531-Sticks als Reichweitenverstärker nutzen willst. Router leiten Zigbee-Traffic weiter und vergrößern die Reichweite des Netzes.

PTVO: Benutzerdefinierte Firmware für erweiterte Funktionen

PTVO (ptvo.info) ist ein Online-Konfigurator für benutzerdefinierte CC2530/CC2531-Firmware. Du definierst, welche GPIOs als Eingang oder Ausgang verwendet werden, welche Messgrößen der Stick exponiert und wie das Reporting-Intervall ist. Das macht aus einem Standard-Zigbee-Stick einen flexiblen Sensor-Node – ohne zu programmieren.

Wusstest du schon?

PTVO-Firmware eignet sich besonders für Umbau-Projekte: Du flasht einen günstigen CC2531-Stick mit einer PTVO-Konfiguration, lötst einen Temperatursensor an und hast einen Zigbee-Temperatursensor für unter 5 Euro. Kommerzielle Zigbee-Temperatursensoren kosten das Drei- bis Fünffache. PTVO ist ein Drittanbieter-Konfigurator – die erzeugten Firmware-Files bleiben auf deinem Gerät und werden nicht an ptvo.info gesendet.

Flash-Tools für verschiedene Chips

CC Debugger (Texas Instruments): Für CC2531

Der originale CC Debugger🛒(öffnet in neuem Tab) von Texas Instruments ist seit 2022 nicht mehr offiziell im Verkauf (EOL). Verfügbar sind Clones für ca. 5–15 € (z. B. auf AliExpress). Er verbindet sich per USB mit dem PC und per Ribbon-Kabel mit dem Debug-Port des CC2531. Die Flash-Software SmartRF Flash Programmer läuft unter Windows. Firmware auswählen, flashen, fertig.

cc-tool: Moderne Python-Alternative für CC2531

cc-tool ist das empfohlene Open-Source-Flash-Tool für CC2531 unter Linux/macOS – aber es steuert zwingend einen TI CC Debugger🛒(öffnet in neuem Tab) (oder einen kompatiblen Clone/SmartRF04EB), nicht einen reinen USB-zu-Serial-Adapter. Ein CP2102-UART-Adapter kann den CC2531 nicht flashen; das Chip-Debug-Protokoll ist proprietär. Unter Windows bleibt SmartRF Flash Programmer + CC Debugger die Standardkombi. Für CC2538 gilt dagegen UART-Flash mit cc2538-bsl und einem Serial-Adapter – das wird oft mit cc-tool verwechselt.

CC2538-BSL: UART-Flash für CC2538

CC2538-basierte Sticks können oft über UART geflasht werden – kein spezieller Debugger nötig, nur ein USB-zu-Serial-Adapter (CP2102)🛒(öffnet in neuem Tab) und das Python-Skript cc2538-bsl. Die Schritte:

1. Verbinde TX, RX, GND und 3.3V vom Adapter mit den entsprechenden Pins auf der CC2538-Platine
2. Versetze den Stick in den Bootloader-Modus (Boot-Pin auf GND ziehen beim Anschalten)
3. Installiere das Tool: pip install cc2538-bsl
4. Führe das Flash-Kommando aus: cc2538-bsl.py -p /dev/ttyUSB0 --write CC2538ZDK_1.hex (Linux: /dev/ttyUSB0; Windows: COM3 oder ähnlich; macOS: /dev/cu.usbserial-XXXX)
5. Nach dem Flash: Boot-Pin loslassen, Stick neu starten

Pro-Tipp

Prüfe die Firmware-Prüfsumme (SHA256) bevor du flasht. Ein beschädigter Firmware-Download kann den Stick unbrauchbar machen. Der Flash-Vorgang selbst ist sehr schnell (10–30 Sekunden) – wenn er länger braucht, ist etwas falsch (falscher Port, schlechte Verbindung).

Risiken und was du beachten solltest

• Brick-Risiko: Wenn der Flash-Vorgang unterbrochen wird (Kabel zieht sich raus, PC hängt), kann der Stick unbenutzbar werden. Sorge für stabile Verbindungen und lass den Rechner in Ruhe, bis der Vorgang abgeschlossen ist.

• Falsche Firmware: Firmware für den falschen Chip-Typ flashen kann den Stick dauerhaft beschädigen. Prüfe den Chip auf der Platine und lade die exakt passende Firmware.

• Zurückflashen schwierig: Wenn du mit PTVO eine Nicht-Standard-Konfiguration geflasht hast, musst du das gleiche Tool nutzen, um zurück zur Standard-Firmware zu kommen. Bewahre die ursprüngliche Firmware-Datei auf.

• Garantieverlust: Flashen verletzt die Garantie fast aller Hersteller. Bei einem günstigen CC2531 für 3 Euro kein Problem – bei einem teuren Koordinator überlegen.

  Wusstest du schon?

  Ein „gebrannter" Stick ist oft noch zu retten – falls der Bootloader intakt ist. Viele CC2531-Sticks können per Hardware-Reset in den Bootloader-Modus gebracht werden, selbst wenn die Firmware beschädigt ist. Suche in der Zigbee2MQTT-Community nach der spezifischen Methode für deinen Chip.

Fazit: Wann lohnt sich Flashen?

Für alte CC2531-Sticks mit Firmware vor 2022 ist Flashen klar sinnvoll: aktuellere Z-Stack-Firmware bringt mehr Geräte, bessere Stabilität und Zigbee-3.0-Support. Wer PTVO nutzt, bekommt aus einem 5-Euro-Stick einen flexiblen Sensor-Node. Wer neu einsteigt, kauft besser direkt einen modernen EFR32- oder CC2652-basierten Stick – kein Debugger nötig, einfacher USB-Bootloader, mehr Headroom für wachsende Netze.
